Grundsatzinformationen zum GM5
Das Grundmodul der zentralen Karosserieelektronik (ZKE V / GM5) steuert in den BMW Modellen E46, E83 X3, E52 Z8, E85 Z4 folgende Funktionen:
- Scheibenwischen und Scheibenwaschen
- Scheinwerferreinigung
- Elektrische Fensterheber
- Zentralverriegelung
- Diebstahlwarnanlage
- Innenraumbeleuchtung
- Verbraucherabschaltung
- Fernbedienung
- Zusätzlich ab 03/2003:
- Spiegel-Memory, Spiegelheizung und Spiegel-Beiklappen
- Das Grundmodul ist in zwei Ausführungen vorhanden:
- High-Variante (Vollausstattung)
- Low-Variante (ohne elektrische Fensterheber hinten)
In den BMW Modellen E38, E39, E53 X5, Z3, M3 werden die Funktionen auf einzelne kleinere Module und das GM3, GM4 verteilt.
BMW-Fahrzeuge ab Bj. 98 des Typs E46 aber auch E83 X3, E52 Z8 sowie E85 Z4 weisen oft Defekte an der Zentralverriegelung auf. Oft öffnet oder schließt das Fahrzeug nicht bei der ersten Betätigung der ZV. Die häufigste Ursache sind defekte Relais des Typs V23084 auf dem Grundmodul.
verbrannter Kontakt
Ursache:
Während des Schaltvorgangs entstehen in den Relais zwischen den Kontakten Lichtbögen und schädigen zunehmend die Kontaktoberflächen. Mit der Zeit bildet sich dort eine Oxid-Kruste, welche die Kontaktierung verhindert und es kommt zu Ausfällen (siehe Bild).
Grundmodul GM5 (high)
Lösung:

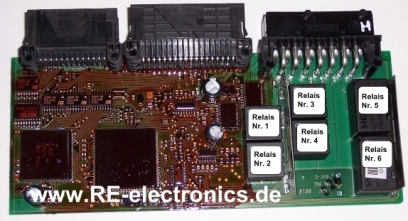

Die Probleme mit der Zentralverriegelung können durch einen Wechsel der Relais (Nr. 1 und 2 in Abbildung) behoben werden.
Verbaute Relais und deren Aufgaben:
Relais Nr. 1 und 2 schalten die Zentralverriegelung (ZV)
Relais Nr. 3 und 4 schalten die el. Fensterheber hinten (GM5 high-Version)
Relais Nr. 5 und 6 schalten die el. Fensterheber vorne
- Die Relais können Sie in unserem Online-Shop bestellen und mit der angebotenen Reparaturanleitung die Reparatur selbst durchführen: Grundmodul ZKE
- Falls Sie sich die Lötarbeiten nicht zutrauen, bieten wir Ihnen sehr gerne unsere professionelle Reparaturleistungen an: BMW
Download:
Weitere Informationen:
Grundmodul Stecker und Pinbelegung
Am GM5 finden Sie folgende 3 Stecker
- X253 54-polig
- X254 26-polig
- X332 15-polig
Pinbelegung am Stecker X253
Pin / Art / Bezeichnung / Signalart Anschluss / Messhinweise
1 / E / Signal Schalter Wischer 1 Scheibenwischerschalter
2 / E / Signal Verriegelung Beifahrertür Systemschloss Beifahrertür
3 / E / Signal Schalter Wischer 2 Scheibenwischerschalter
4 / E / Signal Schalter Fensterheber Beifahrertür auf Fensterheberschalter Beifahrertür
5 / E / Signal Schalter Fensterheber Fahrerseite auf Schalterblock Fahrertür
6 / E / Signal Taster Heckklappe von innen öffnen Entriegelungsschalter Heckklappe (innen)
7 / E / Signal Taste Center Lock Warnblink-/Zentralschließschalter
8 / E / Signal Schalter Innenbeleuchtung Dauerbetrieb Innen-/Leseleuchte vorn
9 / E / A Signal K-Bus Verbinder K-Bus
10 / M / Masse Massepunkt
11 / A / Signal Wischer-Relais Wischerrelais
12 / A / Signal Relais Scheinwerferreinigungspumpe Scheinwerferreinigungs-Modul
13 / A / Signal Motor ZV-Aggregat verriegeln Fahrertür Systemschloss Fahrertür
14 / A / Signal Motor ZV-Aggregate zentral sichern Antrieb ZV Handschuhfach
15 / A / Signal Motor ZV-Aggregate zentral sichern Systemschloss Fahrerseite hinten
16 / A / mit Fernbedienung: Signal Motor ZV-Aggregate zentral sichern Systemschloss Beifahrertür
17 / A / Signal Motor Heckklappe entriegeln Zentralverriegelungsantrieb Heckklappe
18 / E / Signal Innenlicht Verbinder Innenlicht
19 / E / Signal Schalter Waschen Scheibenwischerschalter
20 / E / Signal Entriegelung Fahrertür Systemschloss Fahrertür
21 / E / Signal Entriegelung Beifahrertür Systemschloss Beifahrertür
22 / E / Signal Verriegelung Fahrertür Systemschloss Fahrertür
23 / E / Signal Türkontakt Beifahrerseite hinten Systemschloss Beifahrerseite hinten
24 / E / Signal Türkontakt Fahrerseite hinten Systemschloss Fahrerseite hinten
25 / E / Signal Türkontakt Beifahrertür Systemschloss Beifahrertür
26 / E / Signal Türkontakt Fahrertür Systemschloss Fahrertür
27 / E / Klemme R Sicherung F9
28 / E / Signal Einklemmschutzleiste Fahrertür Einklemmschutzschalter Fahrerseite
29 / E / Signal Einklemmschutzleiste Beifahrertür Einklemmschutzschalter Beifahrerseite
30 / A / Signal Wischer-Relais für Stufe 2 Wischerrelais
31 / A / Signal Relais Heckscheibe entriegeln Touring Relais Antrieb Heckscheibe
32 / A / Signal Motor ZV-Aggregate zentral sichern Systemschloss Fahrertür
33 / A / mit Fernbedienung: Signal Motor ZV-Aggregate zentral entriegeln Systemschloss Beifahrertür
34 / A / Signal Motor ZV-Aggregate entriegeln X273 Stecker Tür hinten Fahrerseite
35 / A / Signal Motor ZV-Aggregate zentral entriegeln Zentralverriegelungsantrieb Tankklappe
36 / A / Signal Motor ZV-Aggregate verriegeln Antrieb ZV Handschuhfach
37 / E / Signal Motor Heckklappe verriegeln Schalter Heckklappenschloss
38 nicht belegt
39 nicht belegt
40 / E / Signal Schalter Fensterheber Beifahrertür zu Fensterheberschalter Beifahrertür
41 / E / Signal Schalter Fensterheber Fahrerseite zu Schalterblock Fahrertür
42 / E / Signal Heckklappenkontakt Zentralverriegelungsantrieb Heckklappe
43 / E / Signal Taster Heckscheibe öffnen Touring Schaltzentrum
44 / E / Signal Taster Heckklappe öffnen Kennzeichenleuchten
45 / E / Signal Rückstellkontakt Wischer-Ruhelage Verbinder Rückstellkontakt Wischer-Ruhelage
46 / E / Signal Potentiometer für Intervallzeit Scheibenwischerschalter
47 / E / Klemme 30 Sicherung F49
48 nicht belegt
49 / E / Signal Datenleitung Fernbedienung ZV Elektrochrom-Innenspiegel Fernbedienung Zentralverriegelung
50 / A / Signal Motor ZV-Aggregate zentral sichern Zentralverriegelungsantrieb Tankklappe
51 / A / Signal Motor ZV-Aggregate zentral entriegeln Systemschloss Fahrertür
52 / A / Signal Motor ZV-Aggregate verriegeln X274 Stecker Tür hinten Beifahrerseite
53 / A / Signal Motor ZV-Aggregate verriegeln Zentralverriegelungsantrieb Tankklappe
54 / A / mit Fernbedienung: Signal Motor ZV-Aggregate verriegeln Systemschloss Beifahrertür
Pinbelegung am Stecker X254
Pin / Art / Bezeichnung / Signalart Anschluss / Messhinweise
1 / E / Signal Schalter hinten Fensterheber Beifahrerseite zu Fensterheberschalter hinten rechts
2 / E / Signal Schalter Fensterheber Fahrerseite hinten zu Schalterblock Fahrertür
3 / E / Signal Schalter Fensterheber Beifahrerseite hinten zu Fensterheberschalter Beifahrertür
4 / E / Signal Zentralschalter Fensterheber zu Schalterblock Fahrertür
5 / E / Signal Status Diebstahlwarnanlage Neigungsüberwachung
6 / A / Signal Neigungsgeber Neigungsüberwachung
7 / E / Signal Motorhaubenkontakt Frontklappen-Kontaktschalter
8 / A / Steuersignal DWA-Sirene Alarm Signalhorn Diebstahlwarnanlage
9 / E / Heckscheibenkontakt Touring Wisch-Wasch-Intervall Steuergerät Heck
10/ E / Signal Motor Heckklappe entriegeln Schalter Heckklappenschloss
11 / nicht belegt
12 / E / Signal Einklemmschutzleiste Beifahrerseite hinten Einklemmschutzschalter Fenster hinten rechts
13 nicht belegt
14 / E / Signal Schalter Fensterheber Fahrerseite hinten auf Schalterblock Fahrertür
15 / E / Signal Schalter Fensterheber Beifahrerseite hinten auf Fensterheberschalter Beifahrertür
16 / E / Signal Schalter hinten Fensterheber Fahrerseite auf Fensterheberschalter hinten links
17 / E / Signal Schalter hinten Fensterheber Beifahrerseite auf Fensterheberschalter hinten rechts
18 nicht belegt 19 / E / Signal Innenraumschutz Steuergerät Innenraumschutz II
20 nicht belegt
21 / E / Signal Kindersicherung Fensterheber Schalterblock Fahrertür
22 nicht belegt
23 / A / Signal DWA-Leuchtdiode Elektrochrom-Innenspiegel
24 / E / Signal Innenraumschutz Steuergerät Innenraumschutz I
25 nicht belegt
26 / E / Signal Einklemmschutzleiste Fahrerseite hinten Einklemmschutzschalter Fenster hinten links
Pinbelegung am Stecker X332
Pin / Art / Bezeichnung / Signalart Anschluss / Messhinweise
1 / E / Versorgung für Innenbeleuchtung, Waschpumpe, Heckklappenentriegelung und Verbraucherabschaltung Sicherung F52
2 / A / Signal Wascherpumpe Wascherpumpe
3 / A / Signal Verbraucherabschaltung Verbinder Verbraucherabschaltung
4 / A / Signal Motor Fensterheber Fahrerseite hinten zu Fensterhebermotor hinten links
5 / A / Signal Motor Fensterheber Beifahrerseite hinten zu Fensterhebermotor hinten rechts
6 / A / Signal Motor Fensterheber Beifahrer auf Fensterhebermotor Beifahrertür
7 / A / Signal Motor Fensterheber Fahrer auf Fensterhebermotor Fahrertür
8 / E / Versorgung Fensterheber vorn Sicherung F48
9 / E / Versorgung Zentralverriegelung Sicherung F60
10 / E / Versorgung Fensterheber hinten Sicherung F71
11 / A / Signal Motor Fensterheber Fahrerseite hinten auf Fensterhebermotor hinten links
12 / A / Signal Motor Fensterheber Beifahrerseite hinten auf Fensterhebermotor hinten rechts
13 / A / Signal Motor Fensterheber Beifahrer zu Fensterhebermotor Beifahrertür
14 / A / Signal Motor Fensterheber Fahrer zu Fensterhebermotor Fahrertür
15 / M / Lastmasse Zentralverriegelung und Fensterheber Massepunkt
